Выкройка рукава покроя реглан

18 апреля 2011 | Количество просмотров
14732
Выкройка рукава покроя реглан

Выкройка рукава покроя реглан строиться на основе одношовного рукава (см. статью «Выкройка основы рукава»)  и с помощью уже построенной выкройки основы покроя реглан (см. статью «Выкройка основы покроя реглан»).

Построение выкройки рукава покроя реглан

Задняя деталь

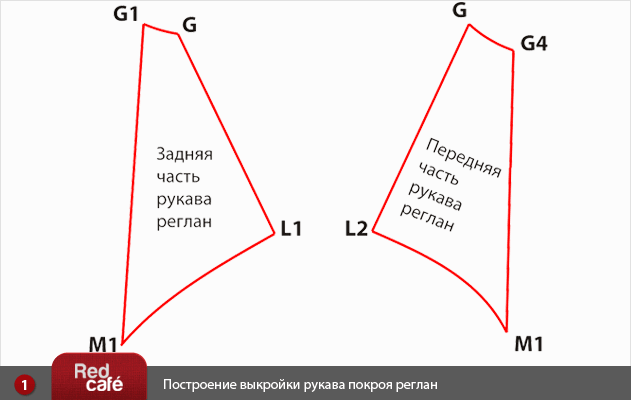

(1). С задней и передней деталях выкройки покроя реглан копируем плечи по линии реглана. Закрываем нагрудную вытачку на передней части и получаем целую деталь плеча.

Построение выкройки рукава покроя реглан | RedCafe

(2). Переснимем основные контуры и точки с выкройки одношовного рукава, или подгружаем чертеж в программу RedCafe.

Построение выкройки рукава покроя реглан | RedCafe

(3). От т.C влево по линии СF откладываем 0,5-2 см и ставим т.L1. Прикладываем к основе рукава отрезанную деталь задней детали выкройки плечевого изделия и стараемся совместить точки L1М с точками СN задней части оката рукава.

Построение выкройки рукава покроя реглан | RedCafe

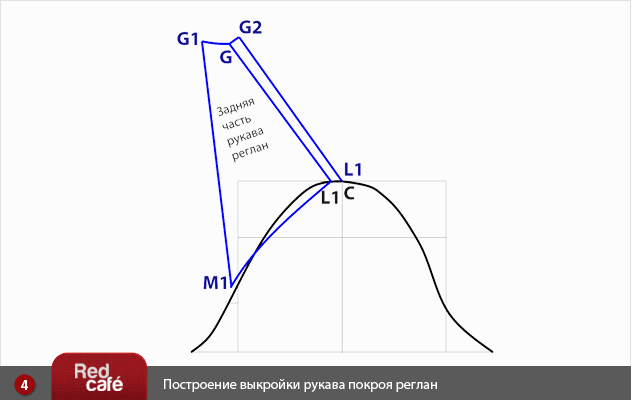

(4). От т.G откладываем вправо 1 см (перпендикулярно линии GL1 ) и ставим т.G2, соединяем т.G2 с т.L1. (т.L1 - вспомогательная, и располагается в т.С.)

Построение выкройки рукава покроя реглан | RedCafe

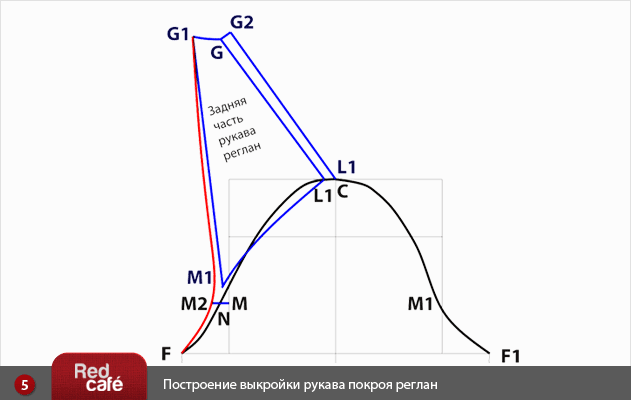

(5). Откладываем от т.М влево 1,5 см , ставим т.М2. Соединяем плавной линией точки G1, М2, F – получаем новую линию оката рукава.

Построение выкройки рукава покроя реглан | RedCafe

(6). Получаем выкройку задней детали рукава покроя реглан.

Построение выкройки рукава покроя реглан | RedCafe

Передняя деталь

(7). Теперь берем отрезную деталь с выкройки передней детали изделия и отступив 0,5-2 см (т.С2) по линии СF1 соединяем точки L2,М1 с точками С2,М1 передней детали оката рукава.

Построение выкройки рукава покроя реглан | RedCafe

(8). От т.G вправо по линии GG4 откладываем 1 см и ставим т.G3. Соединяем полученную точку с т.L2.

Построение выкройки рукава покроя реглан | RedCafe

(9). От т.М1 вправо откладываем 1см и ставим т.М3. Соединяем точки G4, М3, F1 плавной линией – получаем новую линию оката рукава.

Построение выкройки рукава покроя реглан | RedCafe

(10). Таким образом, получаем готовую выкройку рукава реглан.

Построение выкройки рукава покроя реглан | RedCafe

Вадий.
