Построение выкройки туники и шорт

RedCafe | Построение выкройки туники и шорт

В летний период, когда на улице стоят жаркие дни, особенно актуальны легкие, воздушные наряды, позволяющие коже «дышать», не сковывающие движений, не прилегающие плотно к телу. Данный комплект как нельзя лучше подходит  для лета. Короткие свободные шортики из легкой ткани вместе с тонкой туникой будут весьма комфортны в такую погоду. Такой наряд подойдет как любительницам классического стиля, так и тем, кто отдает предпочтение спортивной тематике, благодаря некой стилизации шортиков под шорты легкоатлеток.

Начнем моделирование этого комплекта с блузки
.

     (1). Для работы нам понадобится основа блузы без вытачек на Вашу фигуру (она была рассмотрена в одной из предыдущих статей), только не делаем перевод плеча вперед (рис. 1).

RedCafe | Построение выкройки туники и шорт

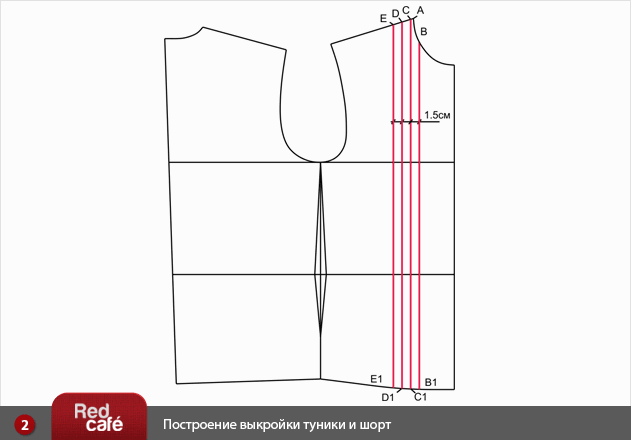

     (2). Обозначим местоположение защипов. Для этого проведем на чертеже полочки четыре вертикальные прямые, на расстоянии 1.5см друг от друга. Они пересекут верхние контуры лекала в точках В, С, D, Е причем точка С должна быть расположена на линии плеча так, чтобы расстояние АС было равно 0.5см, где точка А - до точки А – точка пересечения линии плеча с горловиной. Нижний срез полочки будет пересекаться с вертикалями в точках В1, С1, D1, Е1 (рис. 2).

RedCafe | Построение выкройки туники и шорт

     (3). Разрежем и раздвинем на 1.5см части полочки по намеченным линиям (рис. 3).

RedCafe | Построение выкройки туники и шорт

     (4). Найдем места сгиба защипов. Для этого проведем пунктирную линию ровно посередине каждого защипа (рис. 4).

RedCafe | Построение выкройки туники и шорт

     (5). Приступим к оформлению верхних срезов защипов. Рассмотрим пример первого от середины полочки защипа. Для начала найдем место, куда будет укладываться в готовом виде сгиб защипа. В данной модели защипы укладываются в сторону от центра полочки, значит, предполагаемую линию сгиба защипа переносим, копируя, в сторону проймы на ширину защипа. Место найдено. Полученная линия пересечет линию горловины в точке F. Эту точку перенесем с помощью горизонтали на изначальную середину защипа. Получим точку F1 (рис. 5).

RedCafe | Построение выкройки туники и шорт

     (6). Полученную на сгибе защипа точку F1 соединим с имеющимися краями защипа. У нас получился высокий острый угол (рис. 6).

RedCafe | Построение выкройки туники и шорт

     (7). Подобным способом оформим все вершины защипов (рис. 7).

RedCafe | Построение выкройки туники и шорт

     (8). Срежем с длины плеча по 3см с полочки и спинки. Высоту нижнего участка проймы можно оставить на том же уровне или углубить на 1-2см (рис. 8).

RedCafe | Построение выкройки туники и шорт

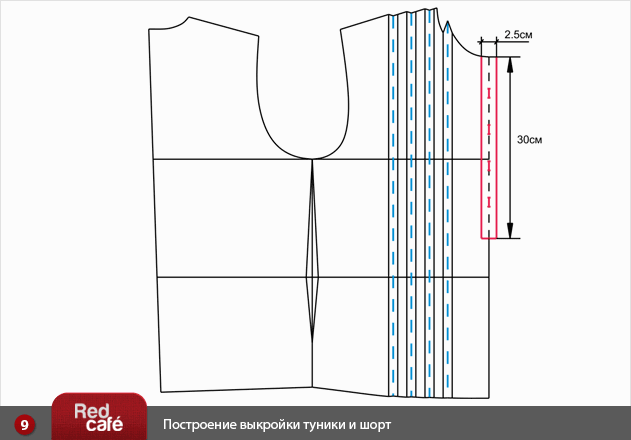

     (9). Построим планку. Для этого от линии середины полочки вправо и влево отложим по 1.25см, проведем вертикали (расстояние между вертикалями получится 2.5см, а линия середины полочки будет находиться как раз по центру планки). Длину планки возьмем 30см. Равномерно наметим петли (расстояние между центрами петель здесь 6см) (рис. 9).

RedCafe | Построение выкройки туники и шорт

     (10). Теперь построим воротник-стойку к этой тунике. Для этого начертим горизонталь IJ = Длина горловины (спинки и полочки) – 0.2см. От точки J вертикально вверх отложим 2см, получим точку J1. Соединим плавной линией, как показано на рисунке, точки I и J1. От точки I вверх отложим высоту стойки = 2.5см. От точки J1 перпендикулярно к концу кривой, соединяющей точки I и J1, проведем отрезок длиной 2.5см. Проведем линию верхнего среза воротника, параллельно нижнему срезу. Наметим положение петли (рис. 10).

RedCafe | Построение выкройки туники и шорт

     Воротник построен в половинном размере, то есть, он имеет сгиб, поэтому для его построения использовались измерения горловины половины спинки и одной части полочки.
     Итак, туника построена, теперь приступим к выполнению чертежа шортиков.

   Для начала построим базу шорт на Вашу фигуру. Будем использовать методику М.Мюллер и сын. Для работы нам понадобятся следующие размерные признаки:

Мерка Обозначение  Измерение
Обхват талии От  измеряется на фигуре
Обхват бедер Об измеряется на фигуре
Обхват бедра Обед измеряется на фигуре
Высота сидения Вс измеряется на фигуре от талии до плоскости сидения, в положении сидя
Ширина передней половинки Шпп Шпп = ¼*Об – 1см
Ширина задней половинки Шзп Шзп = ¼*Об + 1см

   Приступим к построению.

     Построим базу передней половинки шорт.
     (11). От точки А вниз по прямой отложить величины АВ = 1-1.5см, AD = Вс, DE = 5-6см (длина шорт), DC = 1/10*1/2*Об + 3см. Из полученных точек провести горизонтали вправо (рис. 11).

RedCafe | Построение выкройки туники и шорт

     (12). От точки С по горизонтали отложить отрезок СС1=Шпп (см. формулу выше). Через точку С1 провести вертикаль (рис.12).

RedCafe | Построение выкройки туники и шорт

          (13). От точки С1 вправо отложить отрезок С1С2 = 1/10*1/2*Об + 0.7см(0.5-1см) – получим ширину шага передней половинки. Отрезок СС2 разделить пополам – получим точку G. Через точку G провести вертикаль – получим линию переднего сгиба шорт (рис.13).

RedCafe | Построение выкройки туники и шорт

          (14). От точки F влево и вправо отложить отрезки FF1 = FF2 = 1/4 *Обед – 0.5см. Соединить точки С и F1, C2 и F2 (рис. 14).

RedCafe | Построение выкройки туники и шорт

     (15). От точки F вверх отложить 0.5-1см и начертить линию низа передней половинки шорт (рис.15).

RedCafe | Построение выкройки туники и шорт

     (16). От точки В1 влево отложить 0.5-1см. Получим точку B’1. От точки С1 отложить вправо 0.5см – получим точку C’1. Продлим прямую B’1C’1 ниже линии бедер. Отрезок D1D2 разделить пополам и полученную величину отложить вверх от точки D1 – получим точку D’1. Соединить D’1 с D2 (рис. 16).

RedCafe | Построение выкройки туники и шорт

    (17). Начертить плавную линию среднего среза передней половинки шорт (рис. 17).

RedCafe | Построение выкройки туники и шорт

     (18). От точки G1 вправо отложить  3-5см, получим точку В2. Из точки В2 опустить перпендикуляр к прямой B’1C’1 – получим точку В3 (рис. 18).

RedCafe | Построение выкройки туники и шорт

     (19). От точки B’1 влево отложить отрезок B’1В4 = 1/4*От + 2см (раствор вытачки) + 0.5см (прибавки на свободу облегания). От точки В4 вверх отложить отрезок В4В5 = АВ (рис. 19).

RedCafe | Построение выкройки туники и шорт

     (20). Через точки В5, С, F1 провести линию бокового среза передней половины шорт. На отрезке B5G1 найти середину – точку В6. Из этой точки провести вниз вертикаль В6С3 (рис. 20).

RedCafe | Построение выкройки туники и шорт

     (21). От точки В6 вниз отложить 8-10см – получим точку В7. От точки В7 горизонтально влево отложить 0.5см – получим конец вытачки. От точки В6 вправо и влево отложить 1см (если вытачка 2см) и соединить полученные точки с концом вытачки (рис. 21).

RedCafe | Построение выкройки туники и шорт

     (22). Получим переднюю половинку шорт (рис. 22).

RedCafe | Построение выкройки туники и шорт

     Теперь построим базу задней половины шорт.
     (23). Конструирование задней половинки шорт осуществляется на чертеже передней половинки. Отложить от точки G вправо 1/4*Шзп. Получим точку Н. От точки D’ отложить 3-4см вверх – получим точку I. Соединить точки I и Н. Через точку Н провести прямую, перпендикулярную отрезку IН. Это будет линия среднего среза задней половинки шорт (рис. 23).

RedCafe | Построение выкройки туники и шорт

     (24). Базовую линию талии продлить влево, линию бедер продлить влево и вправо (рис. 24).

RedCafe | Построение выкройки туники и шорт

     (25). Под прямым углом к линии среднего среза задней половинки шорт отложить до пересечения с продленной линией бедер значение Шзп. Получим отрезок H1J = Шзп (рис. 25).

RedCafe | Построение выкройки туники и шорт

     (26). Отложить отрезок GJ1 = GJ (рис. 26).

RedCafe | Построение выкройки туники и шорт

     (27). От точек F1 и F2 влево и вправо соответственно отложить по 3 см. Получены точки К и К1. Построим отрезки JK и J1K1 (рис. 27).

RedCafe | Построение выкройки туники и шорт

     (28). Отрезок JK продлить вверх до пересечения с линией талии в точке L. От точки L1 вверх по линии среднего среза задней половинки шорт отложить отрезок L1L’1 = 1/10*1/2*Об –  2см(1-3см в зависимости от фигуры). Провести отрезок LL’1 (рис. 28).

RedCafe | Построение выкройки туники и шорт

     (29). От точки L’1 влево по отрезку LL’1 отложить 0,5-1см. Получим точку L”1. Оформить верхнюю часть линии среднего среза задней половинки шорт плавной линией (рис. 29).

RedCafe | Построение выкройки туники и шорт

     (30). От точки L”1 отложить отрезок L”1M’ = 1/4*От + 3-4см (раствор вытачки) + 0.5см (прибавка на свободу облегания). От точки M’ провести короткий перпендикуляр вверх и перенести длину и форму боковой линии передней половинки шорт на боковую линию задней половинки. Получим боковой срез задней половинки шорт КМ (рис. 30).

RedCafe | Построение выкройки туники и шорт

     (31). От центра отрезка L”1M’ – точки  М1 перпендикулярно самому отрезку L”1M’ вниз отложить длину вытачки М1М2 = 13-15см. Начертить вытачку с заданным ранее раствором (3-4см) (рис. 31).

RedCafe | Построение выкройки туники и шорт

     (32). От точки F вверх отложить 1см. Оформить линию низа задней половинки шорт плавной вогнутой линией, проходящей через точку F2 (на передней половине шорт) до пересечения с продолжением отрезка J1K1. С чертежа передней половины шорт взять длину отрезка F2D2 (длина шаговой линии) и перенести на чертеж задней половинки, К1К2 = F2D2 – 0-0.5см. Оформить нижнюю часть линии среднего среза задней половины шорт плавной линией (рис. 32).

RedCafe | Построение выкройки туники и шорт

   (33). Оформить линию талии задней половинки шорт так, чтобы при сопряжении с передней половинкой и при закрытии вытачки образовывалась плавная линия (рис. 33).

RedCafe | Построение выкройки туники и шорт

    (34). Необходимо проверить сопряжение по шаговому шву (рис. 34).

RedCafe | Построение выкройки туники и шорт

    (35). В результате имеем такие базовые лекала шорт (рис. 35).

RedCafe | Построение выкройки туники и шорт

     Приступим к моделированию.
     (36). Наши шорты сидят немного ниже талии, поэтому опустим линию талии вниз на 1.5см на передней и задней половинках шорт, просто начертив подобные линии на 1.5см ниже. Получим новую, заниженную линию талии (рис. 36).

RedCafe | Построение выкройки туники и шорт

     (37). Данная модель имеет притачной пояс-кокетку. Для построения такого пояса необходимо на расстоянии 3.5см от новой линии талии начертить линии, подобные верхним срезам шорт на задней и передней половинках (рис. 37).

RedCafe | Построение выкройки туники и шорт

     (38). Нарисуем отдельно части пояса от основных деталей половинок шорт. Соединим между собой части пояса передней половинки, также и части пояса задней половинки в местах прохождения вытачки (рис. 38).

RedCafe | Построение выкройки туники и шорт

     (39). На передней половинке осталась маленькая вытачка с раствором около 1см (или даже меньше). Такую вытачку не целесообразно сохранять, ее лучше перевести в боковой шов. Для этого  раствор вытачки а перенести к боковому срезу и оформить новый боковой срез плавной линией (рис. 39).

RedCafe | Построение выкройки туники и шорт

     (40). Наметим вход в карман на передней половинке шорт, как показано на рис. 40. Наметим также петлю на поясе. Данная модель имеет закругления по линии низа в местах бокового шва – также оформим их.

RedCafe | Построение выкройки туники и шорт

     (41). При крое очень важно не забывать об особенностях обработки застежки на шортах. Рассмотрим этот момент чуть более подробно. Раскроенные детали передних половинок будут не одинаковыми в области среднего переднего среза. На правой половинке добавляется цельнокроеный гульфик. Чтобы его построить, найдем точку, в которой заканчивается строчка среднего шва и начинается застежка – она расположена на линии среднего шва передних половинок в месте пересечения с проходящей горизонтально линией бедер или ниже ее на 0.5-1см. Обозначим эту точку – точка О. Построим припуски на швы, шириной 1см. Гульфик имеет ширину 4см и заканчивается ниже точки О на 2см. На левой половинке нет гульфика, но имеется такой же длины, как гульфик, увеличенный припуск на шов – 1.5см. Для удобства кроя можно сначала вырезать две половинки с цельнокроеным гульфиком, а потом на левой половинке срезать лишнее, оставив припуск 1.5см. Для левой половинки кроится дополнительная деталь – откосок. Эта деталь представляет собой прямоугольник со сгибом по всей длине, шириной, равной удвоенной ширине гульфика (можно кроить откосок без сгиба, состоящий из двух деталей и имеющий более плавную форму как гульфик). Длина откоска = длине гульфика + 1см(на обтачивание откоска по низу). Также необходимо помнить, что передние части пояса тоже будут разными. Та часть, которая притачивается к откоску (левая) будет длиннее на ширину откоска в готовом виде (обтаченного) минус 1см (шов притачивания откоска) (этот расчет делается без учета припусков на шов для деталей пояса) (рис.41).

RedCafe | Построение выкройки туники и шорт

     Лекала шортиков готовы!
