Выкройка основы детского двухшовного рукава

18 августа 2012 | Количество просмотров
8652
Выкройка основы детского двухшовного рукава

В данной статье мы рассмотрим построение основы детского двухшовного рукава. Данная основа подойдет для построения рукава для детского пиджака (см. статью «Выкройка основы пиджака на мальчика»), куртки или пальто.

Исходные данные

Для построения нам необходимы следующие мерки.(Возьмем для примера размеры у 10 летнего мальчика при росте 140 см)

Обозначение Мерка Значение
Размер Обхват туловища над грудью    72
Рост Рост 140
Дл Длина до локтя   26.5
Др Длина рукава  50.5

Примечание к построению:

По ходу статьи, вы столкнетесь с вычислениями вроде "откладываем отрезок равный 1/24 Размера", "откладываем отрезок равный 1/6 Размера". Что такое размер, и как он рассчитывается:
Размер = 1/2 Обхвата туловища над грудью. Если мерка, Обхват туловища над грудью = 100, то Размер = 1/2 Обхвата туловища над грудью = 1/2 от 100 = 50.

Соотвественно, когда, по ходу статьи вы производите вычисления, например: "откладываем отрезок равный 1/24 Размера", то в нашем случае, при размере = 50 мы считаем 1/24 от 50.



Построение сетки  под выкройку

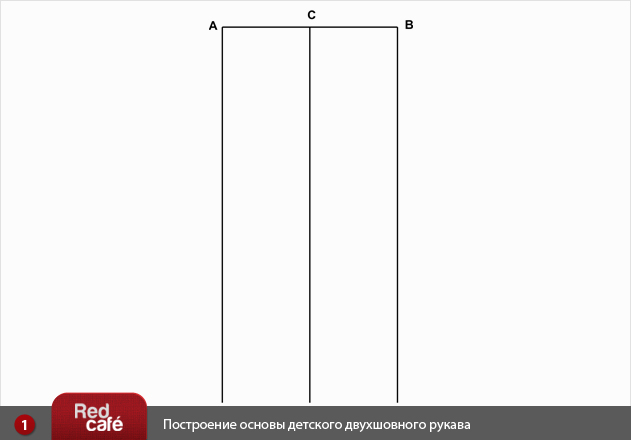

(1). В верхнем левом углу ставим т.А, от нее вправо откладываем мерку ½ Размера - 1 см (не константа) и ставим т.В. Точка С – середина отрезка АВ. От полученных точек проводим вертикальные линии вниз.

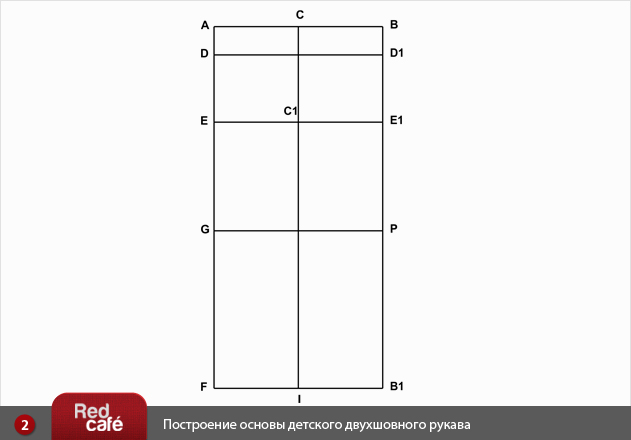

(2). Точка А1 – середина отрезка АС. От т.А вниз откладываем 1/10  от мерки Размер, ставим т.D. От нее вправо проводим линию до пересечения с отрезками, проведенными из т.В, – ставим т.D1.  Из т.А вниз проводим отрезок равный 1/10  Роста, ставим т.Е. От нее вправо проводим линию до пересечения с линиями и ставим точки С1 и Е1. От т.А вниз откладываем мерку  Длина до локтя и ставим т.G. Вправо от нее проводим линию до пересечения и ставим т.P. От т.А вниз откладываем мерку Длина рукава и ставим т.F от нее вправо откладываем отрезок до пересечения с линией и ставим т.В1 и т.I.



Таким образом, получаем сетку для построения базовой основы двухшовного рукава для детской верхней одежды.

Построение выкройки основы двухшовного рукава

(3). Соединяем точки А1 и Е прямой линией.

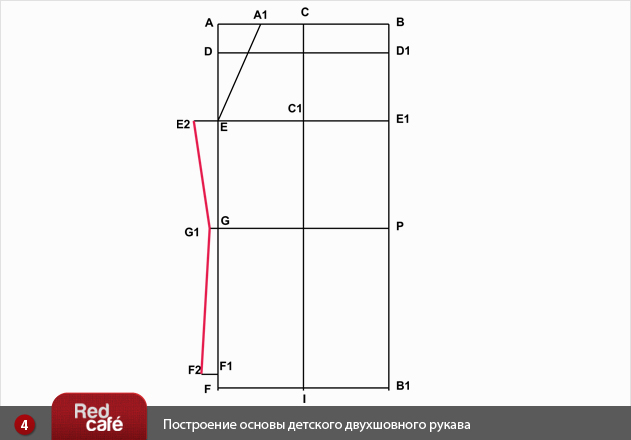

(4). Начнем с построения бокового шва. От т.Е влево откладывем 2 см, ставим т.Е2. От т.G влево откладываем 1 см, ставим т.G1. От т.F вверх откладываем вверх 1 см, ставим т.F1 и влево откладываем 2 см, ставим т.F2. Соединяем точки E2, G1, F2.

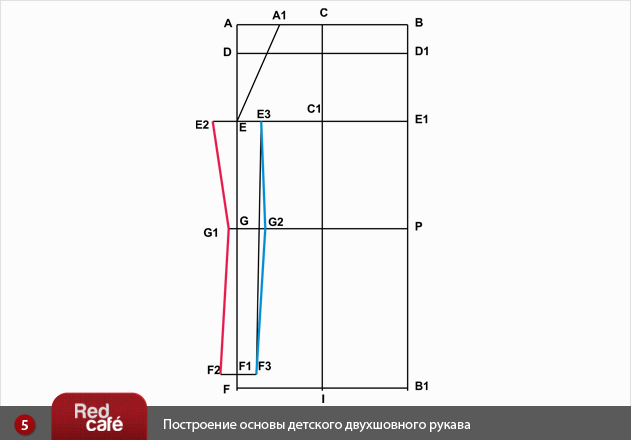

(5). От т.Е вправо откладываем 2 см, ставим т.Е3, от т.F вправо откладываем 2 см, ставим т.F3. Соединяем полученные точки и от точки пересечения с линией GP вправо откладываем 1 см и ставим т.G2. Соединяем точки E3, G2 и F3.



Построение оката рукава

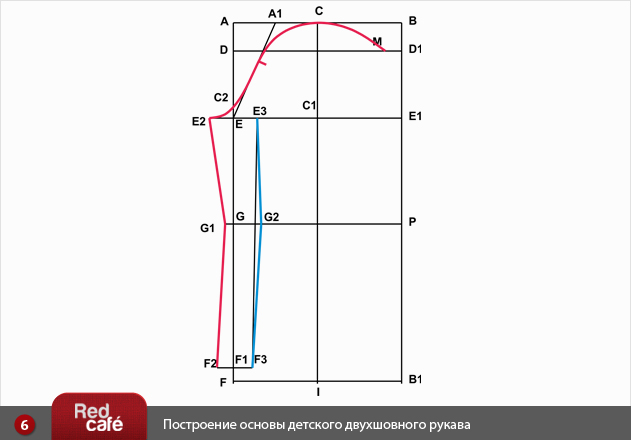

(6). От т.Е вверх откладываем 1,5 см и ставим точку С2. От т.D1 влево откладываем 1 см, ставим т.М. Плавной линией соединяем точки E2, C2, C, М. От т.С вниз откладываем 7,3 см по линии оката и ставим одну засечку – контрольную точку втачивания рукава в пройму.

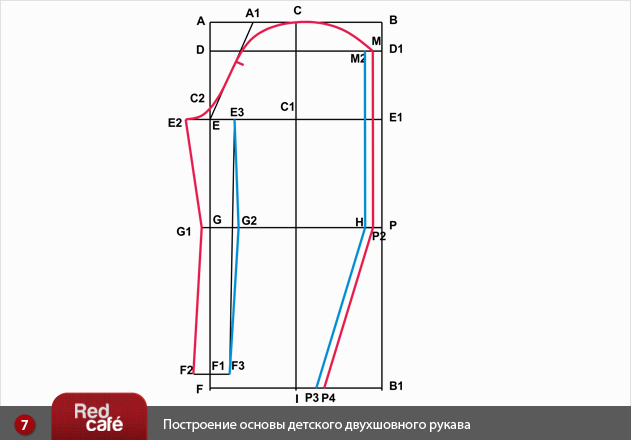

(7). От т.P влево откладываем 1 см, ставим т.P2. От т.I вправо откладываем 3 см ставим т.Р4. От нее влево откладываем 1 см, ставим т.P3. От т.Р2 влево откладываем 1 см ставим т.Н. От т.М влево откладываем 1 см, ставим т.М2. Соединяем точки М, Р2 и Р4 с помощью лекала или плавными линиями от руки. Аналогично соединяем точки М2, Н, Р3 – получаем линию локтевого шва на рукаве.

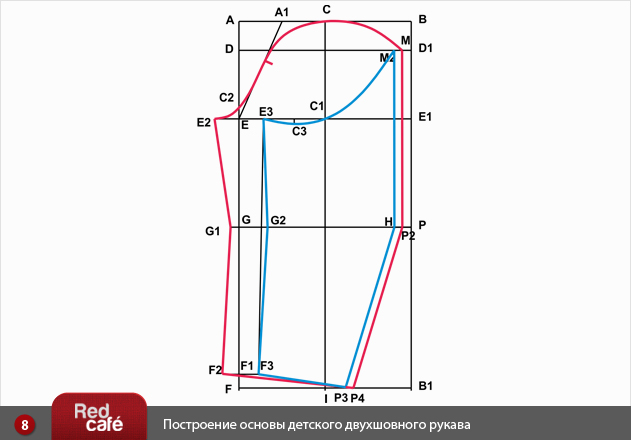

(8). Отрезок Е3С1 делим пополам и из полученной точки проводим вниз перпендикуляр равный 1 см, ставим т.С3. Соединяем полученные точки Е3, С3, С1 и М2 – получаем вторую половину оката рукава. Соединямем точки F3 с Р3 и F2 с Р4 плавными линиями и получаем нижний срез рукава.

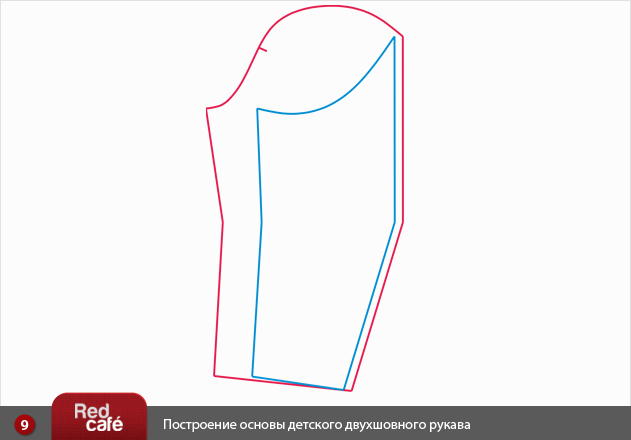

(9).  Поздравляем выкройка основы детского двухшовного рукава готова!






Вадий.
