Построение мужской куртки по системе М.Мюллер и сын

27 июля 2012 | Количество просмотров
45020
Построение мужской куртки по системе М.Мюллер и сын

Построение мужской куртки по системе М.Мюллер и сын

Обозначим необходимые для построения спинки и полочки размерные признаки:

Мерка Обозначение  Измерение
Обхват груди Ог
 -
Рост Р  -
Длина изделия
Ди -
Высота проймы сзади
Впр.з (измерено или вычислено Впр.з = 1/8Ог + 12см) + 2.5см (прибавка на чертеже)
Высота проймы спереди
Впр.п Впр.з + 2.5см
Длина спины до талии Дтс (измерено или вычислено 1/4Р) + 1см (прибавка на чертеже)
Высота бедер
Вб измерено или вычислено Вб. = 1/8Р
Ширина шеи сзади
Шш.з измерено или вычислено Шш.з = 1/10 от 1/2Ог + 3см + 0.5см (прибавка на чертеже)
Ширина спины
Шс (измерено или вычислено Шс = 2/10*Ог + 2,5-4см – при Ог до 100см, Шс = 1/10*Ог+12,5-14,5см – при Ог свыше 100см)
Ширина проймы
Шпр (1/8*Ог + 2.5-4.5см)
Ширина шеи сзади
Шш.з (1/4*От + 0-0.5см). Не учитывается, если Шпж < Шг, в этом случае считается Шпж=Шг
Ширина груди
Шг   Ширина груди (2/10 Ог + 2-4см)

(1). Построение начнем со спинки. Чертим вертикаль АЕ = Ди. На этой вертикали откладываем отрезки AB = Впр.з, AC = Дтс, CD = Вб. Через все точки на вертикали проводим горизонтальные прямые (рис. 1)

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын

    (2).Отрезок АВ разделить пополам – получим точку A’. По линии бедер отложить отрезок DD’=2.5см, провести отрезок D’A’ и продлить его до линии низа, получим точку E’. От точки пересечения отрезка D’A’ с линией талии из точки С влево отложить 0.5см – получим точку C’.  Начертим линию середины  спинки E’C’A’. Места пересечения с горизонталями обозначим B’, D’(рис. 2).
     (3). От точки А влево по горизонтали отложим значение Шш.з, получим точку А1. От точки А1 вверх отложим отрезок  А1F = 2.5см. Начертим горловину спинки (рис. 2).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (4). От точки B’ влево отложим отрезок B’B1 = Шс. Проведем вертикаль В1А2 (рис. 3).
     (5).От точки А2 вниз отложить отрезок A2G = 3см. Провести прямую FG и продолжить ее за отрезок В1А2. На продолжении этой прямой от точки G отложить 1см – получим точку F1. Получим линию плеча спинки (рис. 3).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (6). На отрезке В1А2 вверх от точки В1 отложить отрезок В1G1 = 1/4Впр.з. От точки G1 влево начертить отрезок G1G2 = 1см (рис. 4)

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (7). По линии груди от точки В1 влево отложить отрезок В1В2 = 1/2*Шпр + 1.5см. Проведем вертикаль  из точки В2. Точки пересечения с горизонталями обозначим точками С1, D1, E1.

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (8).Начертить линию проймы через точки В2, G2, F1 (рис. 6).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (9). От точки В2 влево отложить примерно 5см, как промежуток между чертежом спинки и переда. Получим точку В3. От точки В3 отложить отрезок В3В4= 1/2*Шпр – 1.5см. Через точку В4 провести вертикаль до линии бедер(рис. 7).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (10). От точки В4 вверх отложить отрезки В4Н = 1/4Шпр, В4Н1=1/4Впр.з. Точка Н – контрольный знак втачивания рукава (рис. 8).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын

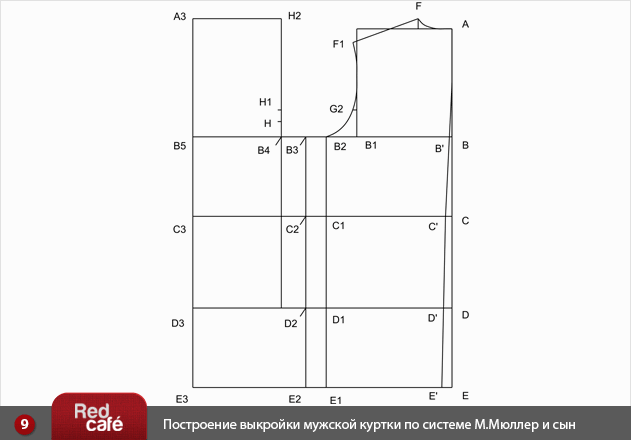

     (11). От точки В4 вертикально вверх начертить отрезок В4Н2 = Впр.п. Через Н2 проводим горизонталь. От точки В4 влево отложить отрезок В4В5 = Шг. От точки С2 влево отложить значение Шпж (если Шпж < Шг, то от  точки С2 откладываем величину Шг). Ставим точку С3. Чертим линию середины полочки через крайнюю левую точку на линии груди – A3-B5-C3-D3-E3,  где Н2А3 – перпендикуляр к линии середины полочки (рис. 9).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын

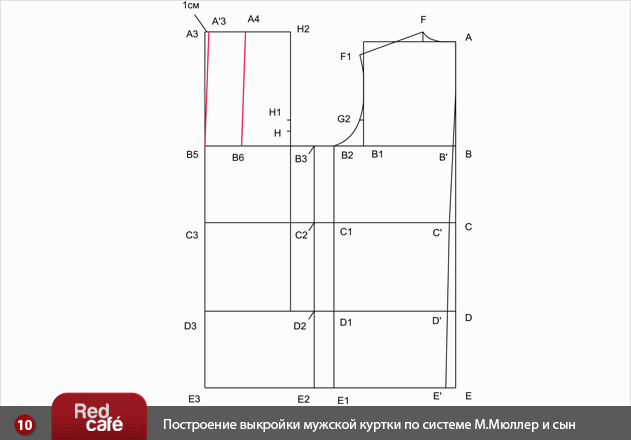

     (12). От точки В5 вправо отложить отрезок В5В6 = Шш.з + 1см. От точки А3 вправо отложить отрезок А3A’3 = 1см. Соединить точки A’3 и В5. Через точку В6 провести отрезок В6А4, параллельный отрезку B5A’3 (рис. 10).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын

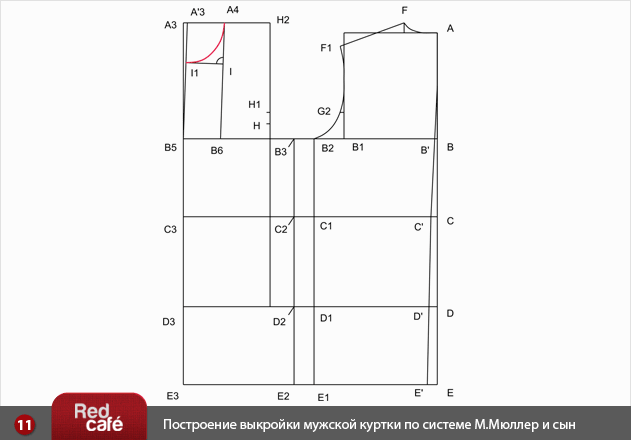

     (13). От точки А4 вниз по отрезку А4В6 отложить отрезок A4I = Шш.з + 2см. из точки I начертить перпендикуляр II1 к отрезку А4В6. Начертить линию горловины (рис. 11).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (14). От точки Н2 вниз отложим отрезок Н2Н3 = 4.5см. Проведем прямую А4Н3 (вспомогательная линия для построения плечевого среза). От точки А4 по прямой А4Н3 отложить отрезок A4J = FF1 (с чертежа спинки) – 0.5-1см. Начертить линию проймы через точки J, H1, B3 (рис. 12).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын

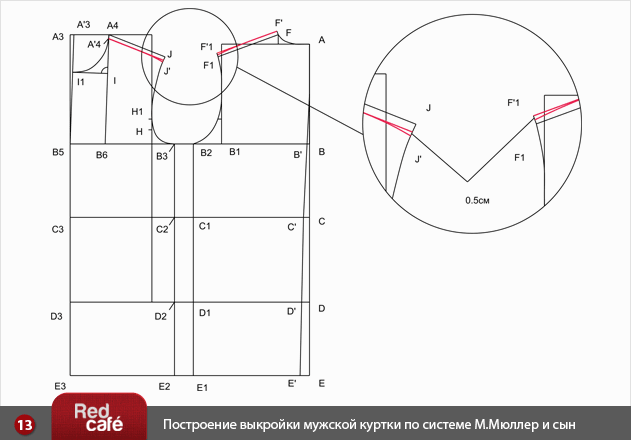

     (15). Передвинем линию плеча в сторону полочки на 1см: на полочке параллельно перенесем плечо на 1см вниз, на спинке плечо поднимем на 1см. У проймы опустить конец плечевого среза на 0.5см и оформить конечный участок плечевого среза плавной линией (рис. 13).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын

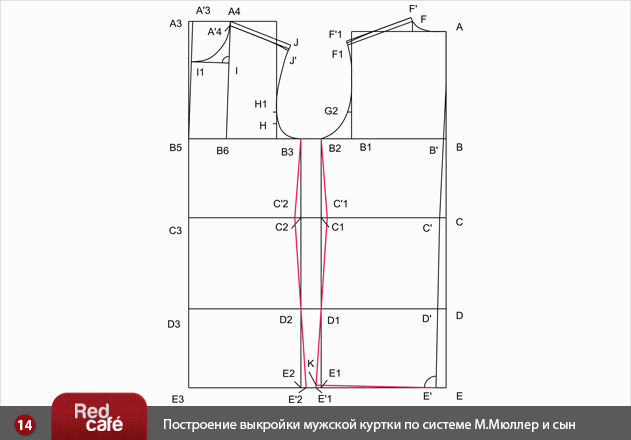

     (16). По линии талии внутрь от точек С1 и С2 отложить по 1.5см. Получим точки C’1 и C’2. Соединим точки В2, C’1, D1.Продолжим прямую C’1D1 до пересечения с линией низа в точке E’1. Аналогично получаем боковой срез полочки В3, C’2, D2, E’2. Перпендикулярно к E’D’ из точки E’ начертить отрезок E’K  (рис. 14).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын

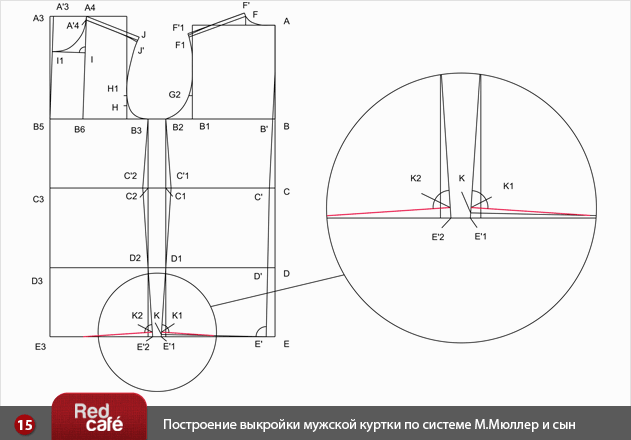

     (17). Из середины отрезка E’K начертить перпендикуляр к E’1D1. На отрезке E’1D1 получим точку К1. От C’2 вниз отложим отрезок C’2K2 = C’1K1. Из точки К2 влево проведем перпендикуляр к C’2E’2. По линии середины полочки от линии талии вниз отложить значение C’1K1 + 1см. Начертим линии низа (рис. 15).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     Еще раз проконтролируем прибавки по груди, талии и бедрам,  проверим сопряжение деталей.

Для построения рукава нам понадобятся следующие размерные признаки:

Мерка Обозначение  Измерение
Высота проймы Впр с чертежа спинки и полочки
Длина проймы Дпр с чертежа спинки и полочки
Ширина рукава внизу Шрн по модели
Длина рукава Др -
Высота оката Вок Вок = 1/2*Впр – 6.5-7.5см
Ширина рукава по наклонной Шр 1/2*Дпр – 2.5-3.5см

     (18). Приступим к построению рукава. Измерим длину проймы на чертеже на спинке и полочке и сложим оба результата (Дпр). Определим высоту проймы (Впр), для этого начертим отрезок J’B4 и F’1B’1 (F’1B’1 – перпендикуляр к линии груди ВВ5). Сложим величины отрезков J’B4 и F’1B’1 (рис. 16)

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (19). Проведем вертикаль LO = Др. На этой вертикали отложим отрезок LM = Вок. От точки О отложим вверх и вниз 1.5см – получим уровни нижних точек на линиях переднего и локтевого перекатов рукава. Обозначим  точки O’ и O”. Определим местоположение линии локтя: отрезок MN = 1/2*O’M – 1.5см, отрезок NO’ = 1/2*O’M + 1.5см. Проведем горизонтали из всех точек (рис. 17).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (20). От точки М вверх отложить отрезок MM’= 1/4*Шпр. По линии локтя от точки N отложить 1.5см – получена точка N’ (рис. 18).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (21). От точки O’ по наклонной отложить значение 1/2*Шрн до пересечения с прямой из точки O” ( это удобно делать с помощью циркуля). Получим точку Р. От точки N’ отложим по линии локтя отрезок N’Q = 1/2*Шрн + 4-5см. Соединим точки Р и Q. PQ – нижняя часть локтевого переката рукава (рис. 19).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (22). От точки M’ по наклонной прямой отложить значение Шр до пересечения с горизонталью из точки L (это удобно делать с помощью циркуля). Получена точка L1. Проведем из этой точки небольшую вертикаль вниз (рис. 20).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (23). Вертикаль L1L’1 = 1/4*Шпр. Разделим отрезок LL1 дополнительными точками. L2 – середина отрезка LL1, точка L’ – середина отрезка LL2, L2L’2 = 1/3*L2L1. Проведем отрезки как показано на рис. 21.

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (24). На расстоянии 2см от точки М1 влево найдем точку  M’1. Проведем отрезок M’1L’1. На этом отрезке от точки L’1 отложим отрезок L’1R = 2см. Через точку R проведем горизонталь до пересечения с продолжением отрезка L1L’1 в точке R’. На продолжении RR’ отложим отрезок R’R1=R’R. Соединим L’1 и R1 (рис. 22).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (25). С помощью направляющих и дополнительных точек чертим окат рукава от M’ до R1. От M” отложить вправо 4см. Получим точку М3. Проведем отрезок M3N2 параллельно отрезку M”N’. Зеркально отобразим отрезок M3N2 относительно M”N’ – получим отрезок M2N1. От точки М3 с помощью направляющей M’1R проведем нижнюю часть оката (рис. 23).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (26). Достроим нижнюю часть оката, соединив плавной кривой точки M’ и М3. Зеркально отобразим эту дугу относительно M’M” – получим еще одну нижнюю часть оката M’M2. Соединим точку Q на линии локтя с точками R и R1. Из точки N2 отложим отрезок N2O2, параллельный N’O’. Отрезок O’O2 зеркально отобразим относительно N’O’. Проведем отрезок N1O1 (рис. 24).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     (28). Начертим линии локтевых срезов в верхней части рукава плавными линиями (рис. 25).

RedCafe | Построение выкройки мужской куртки по системе М.Мюллер и сын


     Необходимо проверить величину посадки по окату рукава. Она должна составлять 8-10% от Дпр (в зависимости от свойств материала). Также, обязательно проверить сопряжение деталей рукава.



Назад

alextr
12 августа 2012 в 12:42:45 // цитировать
Нравится
1
Сообщить о нарушении
(19). Из т.М проводим по наклонной вверх вправо отрезок равный 1/2 Дпр 1,5-2,5см , ставим т.Н точка пересечения наклонной и горизонтали от т.А.
а на рисунке наклонная идет от точки В?
а где ошибка? в рисунке или в описании?

RedCafe
05 сентября 2012 в 14:10:48 // цитировать
Нравится
1
Сообщить о нарушении
(19). Из т.М проводим по наклонной вверх вправо отрезок равный 1/2 Дпр 1,5-2,5см , ставим т.Н точка пересечения наклонной и горизонтали от т.А.
а на рисунке наклонная идет от точки В?
а где ошибка? в рисунке или в описании?

Да, вы правы, построение ведем из точки B.

Внесли корректировки в статью.


Kitniss
13 марта 2014 в 20:14:58 // цитировать
Нравится
0
Сообщить о нарушении
Почему в размерах дважды повторяется ширина шеи сзади? и формулы вроде разные?

maf1968
20 июля 2014 в 11:09:35 // цитировать
Нравится
0
Сообщить о нарушении
Можно ли сделать эту выкройку в программе?

Admin
23 июля 2014 в 08:26:24 // цитировать
Нравится
0
Сообщить о нарушении
Можно ли сделать эту выкройку в программе?
Здравствуйте, В настоящее время выкройки с сайта RedCafe.ru загрузить в программу нельзя.
